新品推荐：光栅光谱仪（单色仪）ATP7330/ATP7300



新品推荐：光栅光谱仪（单色仪）ATP7300

光谱仪是一种高&端的科学仪器，它的主要功能是利用折射或衍射的原理，将复色光分离成各光谱成分。在科学研究和工业生产中，光谱仪发挥着至关重要的作用。其中，光栅光谱仪以其卓&越的性能和广泛的应用，成为了光谱测量领域中的佼&佼&者。光栅光谱仪采用了先进的光栅技术，实现高精度的光谱测量。它的测量精度高、稳定性好、抗干扰能力强，因此在各个领域中都得到了广泛的应用。无论是科学研究、环境监测、能源开发，还是工业生产、产品质量控制，光栅光谱仪都发挥着不可替代的作用。



光栅光谱仪/光栅单色仪的原理结构

当一束复合光线进入单色仪的入射狭缝，首先由光学准直镜汇聚成平行光，再通过衍射光栅色散为分开的波长（颜色）。利用每个波长离开光栅的角度不同，由聚焦反射镜聚焦后，再照射在CCD上（ATP7330型光栅光谱仪）或者出射狭缝形成单色光（ATP7300型光栅单色仪）。仪器可以通过电脑控制，精确地改变波段范围或出射波长。光栅单色仪加上探测器，就是光栅光谱仪。

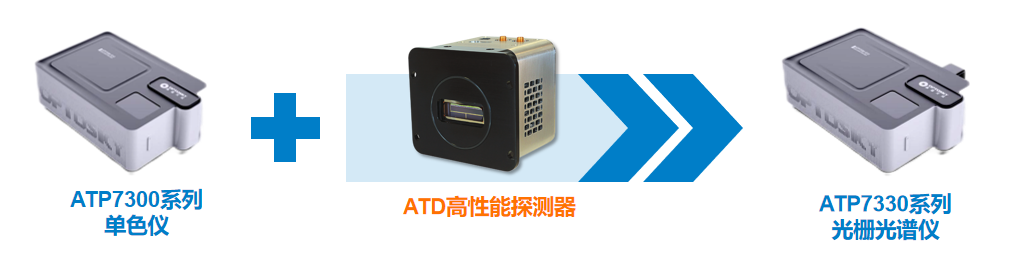

图 1 光栅单色仪加上探测器，就是光栅光谱仪，ATP7330=ATP7300+ATD探测器

图 2光栅光谱仪光栅单色仪的基本结构

    基本结构如图1所示：它由入射狭缝、准直球面反射镜、光栅、聚焦球面反射镜以及输出狭缝构成。复色入射光进入狭缝后，经准直球面反射镜变成复色平行光照射到光栅上，经光栅色散后，形成不同波长的平行光束并以不同的衍射角度出射，聚焦球面反射镜将照射到它上面的某一波长的光聚焦在出射狭缝上，再由出射狭缝后面的探测器记录该光谱信息。

图 3光栅工作原理

光栅安装在一个转台上，当光栅旋转时，就将不同波长的光信号依次聚焦到出射狭缝上，探测器记录不同光栅旋转角度（不同的角度代表不同的波长）时的输出光信号强度，即记录了光谱。这种光谱仪通过输出狭缝选择特定的波长进行记录，称为光栅单色仪。

奥谱天成的光栅光谱仪系列

       ATP7330系列光栅光谱仪，是基于奥谱天成20余年光谱仪研制经验的基础上，借鉴国外进口的多种同类产品技术，凭借其卓&越的性能和创新的设计，形成全新一代的光栅光谱仪/光栅单色仪，目前，已获得用户的广泛称赞，已成为科研领域的翘楚。该系列采用反射式光栅，精准度高，稳定性强。通过精密的软件控制，光栅塔轮高精度运转，确保光栅与测试波长的精确匹配。这为科研工作者提供了可靠的数据来源，大大提高了测量的准确性和可靠性。

ATP7300系列包含四种不同焦长的型号，分别为210毫米、350毫米、510毫米及810毫米，满足了不同实验和应用的需求。这一系列光谱仪充分利用仿真优化的光学系统，确保了超高的分辨率。特别值得一提的是，ATP7300-FL810型号能够达到惊人的0.03纳米分辨率，堪称光学领域的巅&峰之作。

图 4 ATP7330-FL210实物图（焦距为210mm）

图 5ATP7330-FL350实物图（焦距为350mm）

图 6ATP7330-FL510实物图（焦距为510mm）

图 7 ATP7330-FL810实物图（焦距为810mm）

相比传统的棱镜型光谱仪或透射式光栅，ATP7300系列展现了独&特的优势。它能覆盖从紫外到近红外、中长波红外的宽广波段，这一范围是其他类型光谱仪难以匹敌的。通过简单地更换光栅和探测器，科研人员即可在波长和分辨率的选择上获得更大的自由度，从而更加灵活地应对各种实验条件和需求。

图 8ATP7300所使用的背靠背塔式高衍射效率光栅（3片）

ATP7300系列内置的塔式转动光栅是其核心组件，设计精良、工艺卓&越。

ATP7300采用交错式背靠背配准技术，实现&最&高衍射效率，&最&快就位速度，每片光栅均经过特殊检测。精密配准确保每片光栅具有独立的三维调整装置，经过钟表式精细调校，保证垂直度高达99.9%。全包围式装配结构，结合机械与高强度光学胶。精密光学编码器控制光栅的绝对指向角，&最&小转动角度为0.0016°，确保每片光栅均能处于&最&佳工作角度。ATP7300可容纳2至4片光栅片，提供了丰富的选择。从90线、150线到3600线，各种不同规格的光栅一&应&俱&全，满足了科研人员对于不同分辨率和测量精度的要求。

图 9 ATP7330-FL210实测光谱图

图 11 ATP7330-FL210实测光谱图（测试条件：氖灯，1800线光栅，狭缝50μm）



图 12 ATP7330-FL510实测光谱图（应用在拉曼光谱测试，1200线光栅）

图 13ATP7330-FL510的光谱图（用在拉曼光谱测试中，600线光栅）

ATP7300支持双入口设计，允许同时接入两种不同的入射光，为并行实验提供了便利。此外，ATP7300兼容多种光输入接口，包括SMA905光纤接口和自由空间输入。这一灵活性使得该光谱仪能够与各种不同的实验装置和设备无缝对接，进一步拓展了其应用范围。

更为出色的是，ATP7300支持双出口配置。这一设计允许用户同时连接两个探测器，大大提高了光谱数据采集的范围和效率。同时，ATP7300配备了丰富的高性能探测器（ATD系列探测器）供用户选择。无论是使用单元探测器还是阵列相机，科研人员都能找到&最&适&合自己实验需求的配置。

总结而言，ATP7300系列以其卓&越的性能、创新的设计和多样化的配置为科研工作者提供了无限的可能性。这一系列的引进无疑将为实验室带来前&所&未&有的实验效率和精确度，推动科学研究的进步。

为什么选择奥谱天成ATP7300系列光栅光谱仪

优势1完&全自研、全面国产化

ATP7300系列的光学、结构全部国产化，95%的探测器国产化，95%的芯片国产化。高度国产化的设备能确保企业在关键时刻具备主动权，避免外部技术供应商的制约。降低对外部技术的依赖，避免外部技术故障或问题对企业造成重大损失，确保技术稳定性和安全性。有助于企业降低采购成本，优化生产流程，提高生产效率，进一步降低成本。进而推动我国的科技创新和产业升级。



优势2 仅需2根线

ATP7300只需要一个+12V/24V直流电源供电，和一更通过USB线，便可通过软件进行电动控制，测量所得的光谱数据。通过精简线缆数量，有效提升了设备的方便性，避免了线缆混乱带来的困扰。同时，由于减少了连接点，设备的可靠性也得到了显著提升，降低了潜在的故障风险。此外，这种连接方式还具备高效性，能够提供更快的连接速度和数据传输速率。非常便于用户使用。

优势3详尽的应力分析和可靠性设计

详尽的应力分析和可靠性设计可以预测产品性能，优化结构，降低失败风险和维护成本，延长使用寿命。可靠性设计则强调在满足性能要求的同时提高产品的可靠性和可用性，确保产品在各种环境和条件下稳定运行，提高用户满意度。这些方法还有助于减少产品开发时间和成本，提高产品质量和可靠性。有助于减少产品在使用过程中的故障和失效风险，提高产品的性能、寿命和生产效率。

优势4自动波长校准技术

自动波长校准技术能够利用先进的算法和传感器，实现高精度的波长校准，从而保证测量的准确性和精度。相较传统的波长校准方式：需要人工操作和测量，费时费力，而自动波长校准技术能够自动完成校准过程，大大提高了工作效率。通过自动化程序执行校准任务，排除了人为因素可能对校准结果造成的影响，增强了校准的客观性和公正性。



ATP7300光栅光谱仪的应用场景

ATP7300旋转光栅光谱仪，作为一款高性能的光谱分析仪器，具备广泛的应用范围和出色的性能表现。该设备可进行荧光、拉曼、透射/反射以及吸收等多种类型的光谱分析，适用于生物、化学、材料科学以及环境科学等多个研究领域。

在荧光光谱分析方面，ATP7300光栅光谱仪具备高灵敏度和快速扫描的特点，可以精确捕捉荧光信号，为生物和化学研究提供有力支持。同时，该设备还具备优秀的可靠性设计，有效保证了测量结果的准确性。

在拉曼光谱分析方面，ATP7300光栅光谱仪作为奥谱天成ATR8300PRO，ATR8800等高性能显微拉曼设备的重要组成部分，能够更精确，高效的检测样品，为材料科学研究和化学分析等领域提供了便捷的工具。

此外，透射/反射光谱系统和吸收光谱系统也是ATP7300光栅光谱仪的重要应用方向。这些系统可广泛应用于光学特性研究、化学分析以及环境监测等领域，为科研工作者提供了全面的光谱分析解决方案。

同时，ATP7300光栅光谱仪还可应用于光源发射光谱的测量。凭借高灵敏度、宽光谱范围和快速扫描等特点，该设备在照明、显示和通信等领域中发挥着重要作用，为光源特性的研究提供了有力支持。

总体而言，ATP7300旋转光栅光谱仪是一款功能强大、应用广泛的光谱分析仪器。无论是在科研领域还是日常应用中，它都能提供出色的性能表现和准确可靠的测量结果，为科研工作者和工业界提供强大的技术支持。
