2|光纤光谱仪

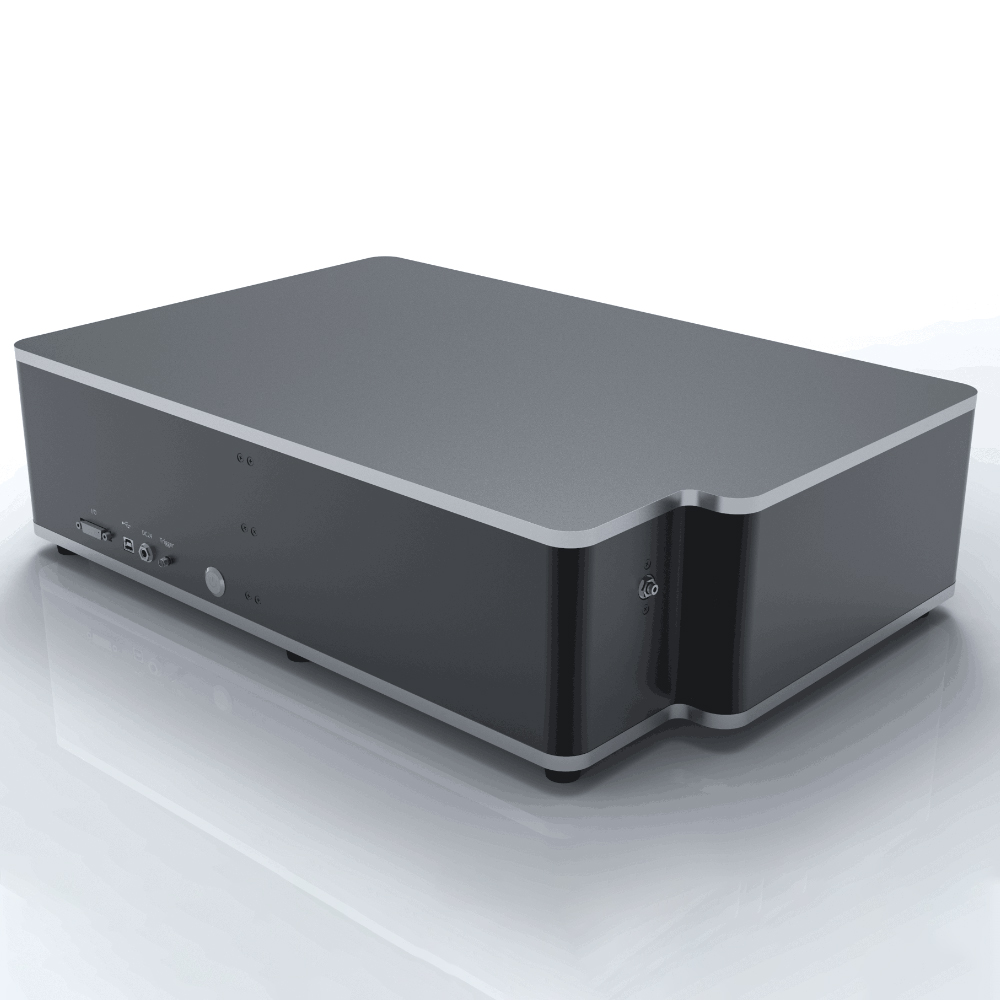

ATP7330(180-2500nm)超高分辨率 光栅光谱仪系列

发布时间:2022/08/08 点击量:

产品概述

ATP7330是奥谱天成集20年光谱仪研制经验,经过5年的研发,推出的超高分辨率光谱仪,ATP7330都采用了反射型光栅,方便快速更换,光栅塔轮通过软件控制,可精准定位光栅与测试波长。ATP7330系统利用了仿真优化的光学系统来确保高分辨率,该设计同时通过纠正像差来提供多光纤同时成像的可能。ATP7330系列有多种输入、输出的选择,为科研者提供了无尽的可能性,扩展性与多样性。既可以使用单点探测器,也可以采用各类阵列相机。

ATP7330有四款不同焦长的型号:200,350,510 和 760mm。与棱镜型光谱或者透射型光栅不同的是,每一个ATP7330都可以覆盖从紫外到近红外、短波红外波段的应用,只需选择合适的光栅,就能拥有在波长与分辨率的选择上拥有更多自由度。

ATP7330可接收SMA905光纤输入光或者自由空间光,通过USB2.0或者UART端口,输出测量所得的光谱数据。

ATP7330只需要一个+12V直流电源供电,非常便于使用。所有的控制,均可以通过软件进行电动控制。



特征

★ 超高分辨率,最高可达0.01nm;

★ 四款不同焦长可选:210,350,510 和 760mm

★ 最大光谱范围:180-2500nm(可按需求定制)

★ 塔式转动光栅,内置3片光栅,多种光栅可选,150、300、400、500、600、900、1200、1800、2400、3600线;

★ 供电电源:直流12V@<4A;

★ ADC位深:16位;

★ 多种光输入接口:SM905光纤接口或自由空间输入;

★ 双出口可同时配置两个CCD;

★ 采用C-T结构设计,采用超环面慧差校准设计;

★ 仪器的控制(如光栅转换、波长扫描等)全部由计算机控制

★ 数据输出接口:USB2.0和UART;

★ 20针扩展接口;

★ SMA外触发信号;

★ 多种附件可选;



应用

★ 拉曼光谱

★ 荧光光谱

★ 光致发光光谱

★ 吸收、反射、透射光谱

★ 激光诱导击穿谱仪 (LIBS)

★ 显微谱仪

ATP7330(180-2500nm)超高分辨率 光栅光谱仪系列

2、选型表



型号

PN

焦长

Focal Length

数值孔径

Aperture Ratio

PMT 分辨率*

PMT Resolution

CCD 分辨率**

CCD Resolution

线色散率*

Linear Dispersion

ATP7330-FL210 210mm F/3.5 0.4 nm 0.4 nm 4.17 nm/mm
ATP7330-FL350 350mm F/4.2 0.1 nm 0.14 nm 2.38 nm/mm
ATP7330-FL510 510mm F/6.5 0.07 0.09 1.65nm/mm
ATP7330-FL760 760mm F/9.7 0.04 0.05 1.03nm/mm



Notes:

1) *:with 1200 g/mm grating @ 435.8 nm and 10μm slit width and 4 mm slit height

2) **: with 1200g/mm grating @ 435.8nm 14μm pixel, 20μm slit width



ATP7330(180-2500nm)超高分辨率 光栅光谱仪系列



4、可拆换的三级光栅塔轮

★ 每个塔轮可以安装三个光栅,订购时,可自由选配

★ 塔轮有光学安装接口,安装后进行自动校准

★ 可以根据需求优化波长覆盖范围,光通量以及分辨率





5、众多的探测器可选

★ 制冷型 sCMOS

★ 制冷型 CCD,最低制冷温度-60℃

★ 制冷型背照式 CCD,制冷温度-30℃

★ 制冷型 InGaAs CCD,制冷温度-30℃



6、多种附件可选

★ 各种光纤束;

★ 滤波转轮;

★ 光源;

★ 17 种光栅可选;

★ 波长校准和强度校准系统;

ATP7330(180-2500nm)超高分辨率 光栅光谱仪系列
